Описание
Подвижные опоры – разновидность трубопроводной опорной арматуры.
Технические характеристики
Относится к крепежным защитным элементам. Производится из различных материалов. Корпус опоры производится из высокопрочной, конструкционной, легированной стали. В отдельную категорию выделяют опоры в ППУ изоляции.
Классификации и применение
По способу крепления к трубопроводу подвижные опоры различаются на:
- ОПБ — опора подвижная бескорпусная
- ОПП — опора подвижная приварная
- ОПХ — опора подвижная хомутовая

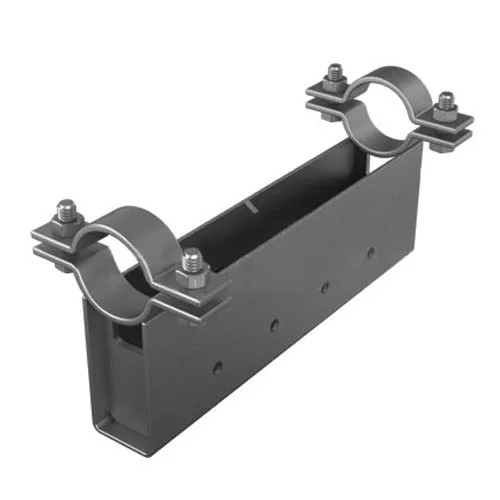

Также различаются по сериям ГОСТов: ОСТ 36-146-88, ГОСТ 14911-82, ОСТ 36-94-83, серия 5. 903-10 выпуск 8-95, серия 4. 903 - 10 выпуск 5. Подвижные опоры различаются по типу конструкции на: Хомутовая. Корпус опоры выполн6ен в форме перевернутой буквы П. Труба в опоре фиксируется при помощи двух стальных дуг (хомутов) изготовленных из горячекатаной стали. Тип исходного сырья: горячекатаный пруток.
Сортамент:
- Уголковая. Тип исходного сырья: разноразмерный стальной уголок. Допкомплектация: опорная плита+ подушка
- Швеллерная. Тип исходного сырья: стальной швеллер. Место размещения: под трубой. Основная функция: защита труб без изоляции. Могут использоваться также как и неподвижная трубная опора
- Тавровая. Тип исходного сырья: тавр. Также может использоваться в качестве универсальной трубной опоры
- Катковая (одно- и двухкатковая). Конструкция: стальной корпус , изготовленный при помощи сварки. Имеет ребра жесткости, докомплектация происходит за счет катков. Вариант исполнения: двухъярусный, с каретками (движение трубы возможно в двух направлениях)
- Скользящая бугельная. Конструкция скользящей бугельной подвижной опоры схожа с хомутовой подвижной опорой. Тип исходного сырья: хомут из листовой стали
- Шариковая. Различаются по типу конструкции. Имеет сварной корпус с ребрами жесткости, оснащенный шариковой кареткой. Позволяет трубе двигаться в различных направлениях, фиксируя ее.
